一個問題
先提一個問題：到底是什么決定了二極管的最高工作頻率？
估計有不少人會回答是二極管反向恢復時間Trr，也有人會說是二極管結電容，那到底誰是對的呢？或者說都一樣，反向恢復時間由結電容決定？
到底什么決定了二極管的最高工作頻率，我們暫且不論，不過需要知道的是，二極管的反向恢復時間和結電容根本就是兩回事，反向恢復時間絕不能等同于結電容的充放電時間。
為什么我這么說呢？先來看下面事實。
簡易基礎
為了照顧下成績不好的同學，我先簡單說下什么是結電容，什么是二極管的反向恢復時間，已經知道的同學可以跳到后面去。
結電容

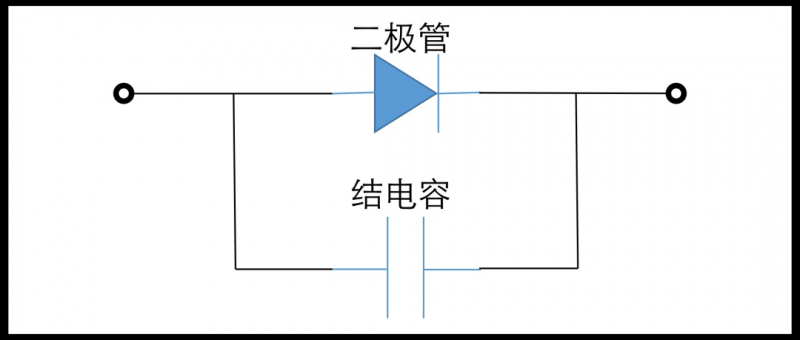

二極管會存在寄生電容，這個電容主要就是結電容，這是簡單的二極管模型。
反向恢復時間

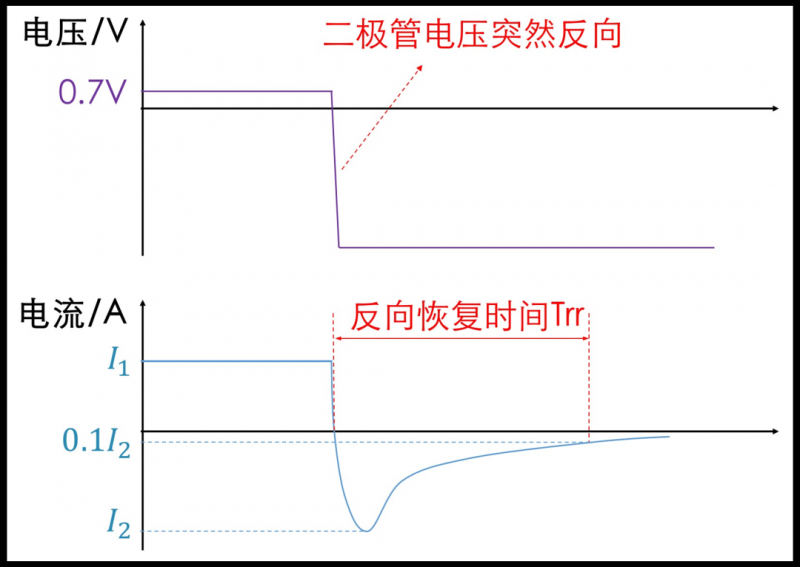

實際應用中的二極管，在電壓突然反向時，二極管電流并不是很快減小到0，而是會有比較大的反向電流存在，這個反向電流降低到最大值的0.1倍所需的時間，就是反向恢復時間。
這兩個參數先這么介紹吧，比較粗糙，真要說清楚都是怎么來的，這幾行字是遠遠不夠的。
我們繼續本文重點，為什么說反向恢復時間絕不能等同于結電容的充放電時間。
事實情況
一般廠家的二極管會給出結電容和反向恢復時間Trr的參數，我們現在來對比一下4種不同類型的二極管參數。
分別為肖特基二極管，超快恢復二極管，快恢復二極管，普通二極管。
為了讓結果更有說服力，我們提供4種二極管的，耐壓，封裝，最大工作電流一致。最大反向耐壓都為100V，封裝都是SMA，最大工作電流為1A。
型號分別是：
肖特基二極管：SS110
超快恢復二極管：US1B
快恢復二極管：RS1B
普通二極管：S1B

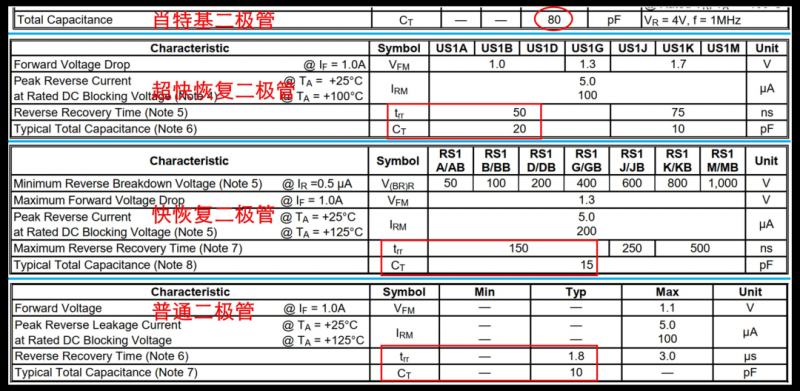

這幾個二極管參數截圖如下

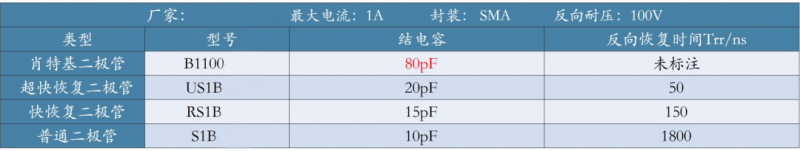

我整理了一下，參數如下表：
對的，你沒看錯，肖特基二極管的結電容是這里面最大的。肖特基二極管的工作頻率不是最高的嗎？怎么結電容反而是最大的？
雖然規格書手冊中，沒有列出來肖特基二極管的反向恢復時間，但是我們應該都知道，它的反向恢復時間是最小的。
嚴格來說，肖特基二極管本身的工作原理與PN結二極管是不一樣的，它是不存在反向恢復時間的。只是畢竟有寄生電容的存在，所以工作頻率也有一個上限。具體肖特基二極管的工作原理后面可以找機會說說。

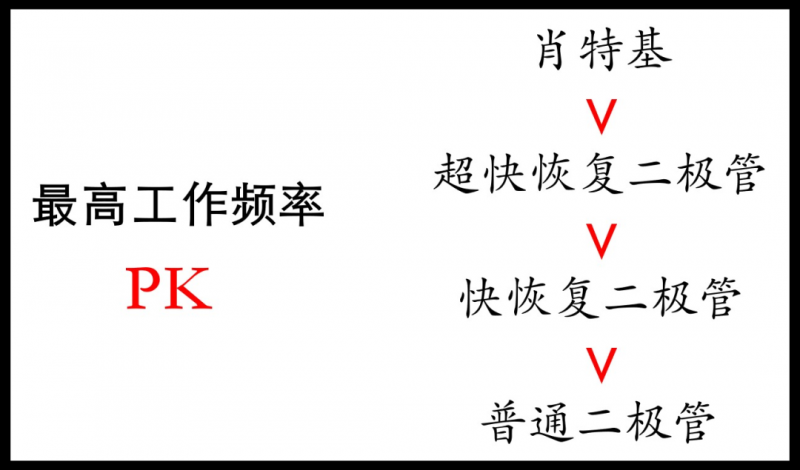

我們知道，這幾種二極管的最高工作頻率順序是下面這樣的
而現在我們知道，它們的結電容，肖特基是最大的，為80pF。其它三個二極管差不多，為10pF-20pF，但是反向恢復時間相互之間差了一個數量級。
另外，我們假設反向恢復時間就是結電容的充電時間，我們可以計算下充滿結電容需要的時間是多長。

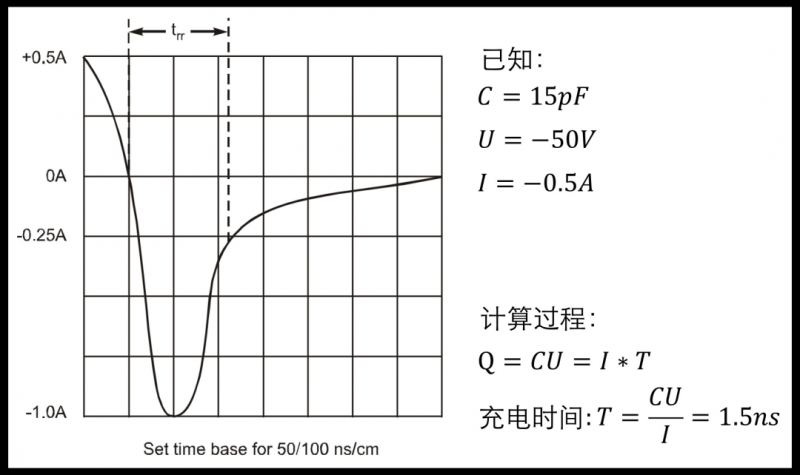

以快恢復二極管RS1B-13F為例，其結電容是15pF，反向恢復電流如下圖（規格書中提取的）。平均反向電流大概是0.5A，那么將15pF從0V充到-50V的時間很容易計算出來，是1.5ns，這比實際的反向恢復時間150ns短很多。
所以可以肯定的是，反向恢復時間的長短，不是由PN結電容決定的。
問題答案
那回到最初的問題，二極管的最高工作頻率由什么參數決定呢？
其實很容易想到：
1、如果結電容太大，工作頻率高不了。因?yàn)轭l率越高，電容的阻抗越低，信號都從電容直接過去了，二極管失去了反向截止的作用。
2、如果反向恢復時間太大，工作頻率也高不了。因?yàn)轭l率越高，電壓翻轉越快，反偏之后反向電流還沒恢復，電壓又變了，二極管也失去了反向截止的作用。
所以，總的來說，結電容和反向恢復時間，都會影響二極管的最高工作頻率。具體由誰決定，那看誰的影響更大。
肖特基二極管的反向恢復時間很短，所以其工作頻率由結電容決定。
PN結二極管，其反向恢復時間的影響遠大于結電容的影響，結電容一般也就幾十pF，因此其最高工作頻率由反向恢復時間決定。
而與此同時，我們知道，肖特基二極管與PN結二極管相比，肖特基速度是最快的，可以工作在更高的頻率。
