    MOS管與簡單CMOS邏輯門電路原理圖解析
    A端為高電平時,P型MOS管截止,N型MOS管導通,輸出端C的電平與Vss保持一致,輸出低電平;①、A、B輸入均為低電平時,1、2管導通,3、4管截止,C端電壓與VDD一致,輸出高電平。了解MOS管及簡單CMOS邏輯門電路原理圖解析!現代單片機主要是采用CMOS工藝制成的。

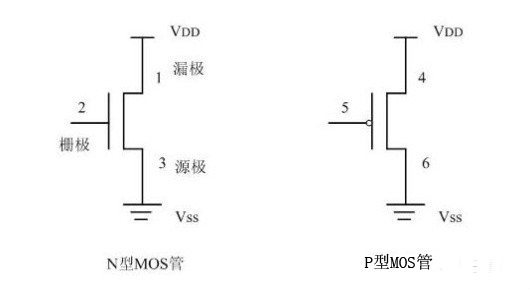

    1、MOS管又分為兩種類型:N型MOS管和P型MOS管。如下圖所示:
    CMOS邏輯門電路
    N型MOS管和P型MOS管區別圖
    以N型MOS管為例,2端為控制端,稱為“柵極”;3端通常接地,稱為“源極”;源極電壓記作Vss,1端接正電壓,稱為“漏極”,漏極電壓記作VDD。要使1端與3端導通,柵極2上要加高電平。
    對P型MOS管,柵極、源極、漏極分別為5端、4端、6端。要使4端與6端導通,柵極5要加低電平。
    在CMOS工藝制成的邏輯器件或單片機中,N型MOS管與P型MOS管往往是成對出現的。同時出現的這兩個CMOS管,任何時候,只要一只導通,另一只則不導通(即“截止”或“關斷”),所以稱為“互補型CMOS管”。
    2、CMOS邏輯電平
    高速CMOS電路的電源電壓VDD通常為+5V;Vss接地,是0V。
    高電平視為邏輯“1”,電平值的范圍為:VDD的65%——VDD(或者VDD-1.5V——VDD)
    低電平視作邏輯“0”,要求不超過VDD的35%或0——1.5V。
    +1.5V——+3.5V應看作不確定電平。在硬件設計中要避免出現不確定電平。
    近年來,隨著亞微米技術的發展,單片機的電源呈下降趨勢。低電源電壓有助于降低功耗。VDD為3.3V的CMOS器件已大量使用。在便攜式應用中,VDD為2.7V,甚至1.8V的單片機也已經出現。將來電源電壓還會繼續下降,降到0.9V,但低于VDD的35%的電平視為邏輯“0”,高于VDD的65%的電平視為邏輯“1”的規律仍然是適用的。
    3、非門
    CMOS邏輯門電路
    非門工作原理圖
    非門工作原理:
    非門(反向器)是最簡單的門電路,由一對CMOS管組成。其工作原理如下:
    A端為高電平時,P型MOS管截止,N型MOS管導通,輸出端C的電平與Vss保持一致,輸出低電平;A端為低電平時,P型管導通,N型管截止,輸出端C的電平與VDD一致,輸出高電平。

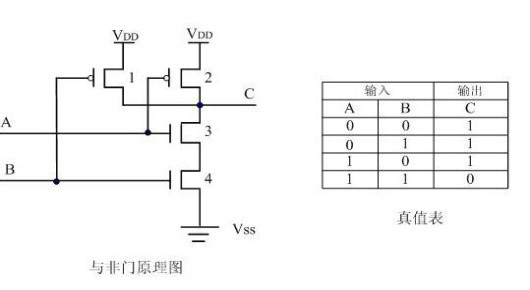

    4、與非門
    CMOS邏輯門電路
    與非門工作原理圖
    與非門工作原理:
    ①、A、B輸入均為低電平時,1、2管導通,3、4管截止,C端電壓與VDD一致,輸出高電平。
    ②、A輸入高電平,B輸入低電平時,1、3管導通,2、4管截止,C端電位與1管的漏極保持一致,輸出高電平。
    ③、A輸入低電平,B輸入高電平時,情況與②類似,亦輸出高電平。
    ④、A、B輸入均為高電平時,1、2管截止,3、4管導通,C端電壓與地一致,輸出低電平。

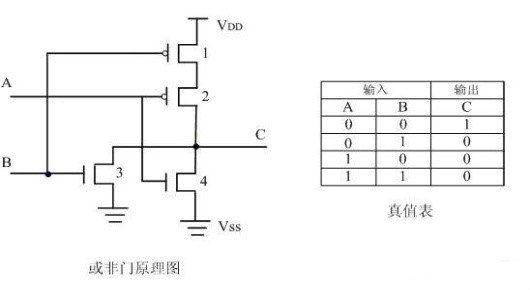

    5、或非門
    CMOS邏輯門電路
    或非門工作原理圖
    或非門工作原理:
    ①、A、B輸入均為低電平時,1、2管導通,3、4管截止,C端電壓與VDD一致,輸出高電平。
    ②、A輸入高電平,B輸入低電平時,1、4管導通,2、3管截止,C端輸出低電平。
    ③、A輸入低電平,B輸入高電平時,情況與②類似,亦輸出低電平。
    ④、A、B輸入均為高電平時,1、2管截止,3、4管導通,C端電壓與地一致,輸出低電平。
    注:
    將上述“與非”門、“或非”門邏輯符號的輸出端的小圓圈去掉,就成了“與”門、“或”門的邏輯符號。而實現“與”、“或”功能的電路圖則必須在輸出端加上一個反向器,即加上一對CMOS管,因此,“與”門實際上比“與非”門復雜,延遲時間也長些,這一點在電路設計中要注意。

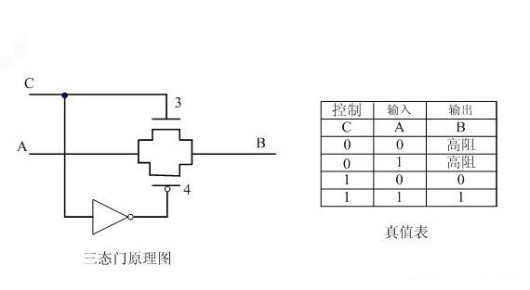

    6、三態門
    CMOS邏輯門電路
    三態門的工作原理圖
    三態門的工作原理:
    當控制端C為“1”時,N型MOS管3導通,同時,C端電平通過反向器后成為低電平,使P型管4導通,輸入端A的電平狀況可以通過3、4管到達輸出端B。
    當控制端C為“0”時,3、4管都截止,輸入端A的電平狀況無法到達輸出端B,輸出端B呈現高電阻的狀態,稱為“高阻態”。
    這個器件也稱作“帶控制端的傳輸門”。帶有一定驅動能力的三態門也稱作“緩沖器”,邏輯符號是一樣的。
    注:
    從CMOS等效電路或者真值表、邏輯表達式上都可以看出,把“0”和“1”換個位置,“與非”門就變成了“或非”門。對于“1”有效的信號是“與非”關系,對于“0”有效的信號是“或非”關系。

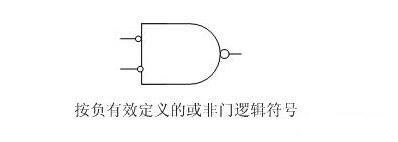

    上述圖中畫的邏輯器件符號均是正邏輯下的輸入、輸出關系,即對“1”(高電平)有效而言。而單片機中的多數控制信號是按照負有效(低電平有效)定義的。例如片選信號CS(Chip Select),指該信號為“0”時具有字符標明的意義,即該信號為“0”表示該芯片被選中。因此,“或非”門的邏輯符號也可以畫成下圖。
    CMOS邏輯門電路
    或非門邏輯符號圖
    7、組合邏輯電路
    “與非”門、“或非”門等邏輯電路的不同組合可以得到各種組合邏輯電路,如譯碼器、解碼器、多路開關等。
    組合邏輯電路的實現可以使用現成的集成電路,也可以使用可編程邏輯器件,如PAL、GAL等實現。
