穩壓管在電子電路中起穩定電壓的作用。通常用作穩壓基準電壓、維護、限幅和電平轉換等。
(1)穩壓管的圖形和文字符號及外形（見圖2-7）
(2)穩壓管的基本參數
①穩定電壓Uz：是指穩壓二極管的穩壓值，即穩壓二極管的反向擊穿電壓。
②穩定電流Iz：是在穩壓范圍內，穩壓二極管的電流。—般為其最大穩定電流J ZM的1/2左右。
③最大穩定電流J ZM：是能保證穩壓二極管穩定電壓（并不致?lián)p壞）的電流。
④額定功耗Pz：是穩壓二極管在正常工作時產生的耗散功率。
⑤動態電阻Rz：是穩定狀態下，穩壓二極管上的電壓微變量與經過穩壓二極管的電流微變量之比值。

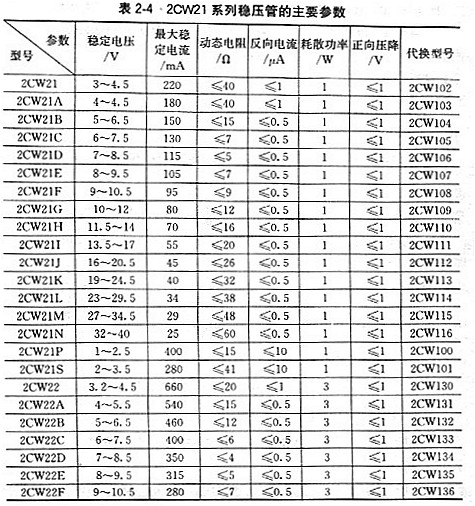

2CW21系列穩壓管的主要參數見表2-4。
